 銅芯柔性陽極 |
柔性陽極又名聚合物電纜陽極，聚合物電纜陽極是用導電的、性能穩定的改性聚合物制成的，石墨粉作為導電材料，銅質電纜芯用作電流導線，做成電纜狀的陽極柔韌性好，抗機械損傷能力強，化學穩定性好，電纜外經12.7mm，內部銅質芯線的截面積11.4mm2,因此單位長度的電阻R’為2mΩ.m-1,柔性陽極主要用于埋地管道和儲罐底部的陰極保護。開發初衷是為了解決埋地舊管道防腐層嚴重老化，陰極保護電流顯著增大，實踐證明，柔性陽極的應用成功解決了老舊管道陰極保護的難題，而且還可以普遍地解決一些傳統陰極保護技術的難點，如對外部結構物的干擾問題、高電阻率環境介質中實施陰極保護的問題、儲罐底部的陰極保護電流分布問題等。一般柔性陽極一般有以下幾部分組成：銅芯、導電聚合物陽極材料、焦炭渣、編織物等。
安裝說明
柔性陽極敷設類似于電纜，先于管道平行挖一條陽極溝，在溝內填上一半焦炭粉，把柔性陽極就位，再覆蓋一半焦炭粉，然后用原土（細土，如果是巖石應進行換土）蓋實，便可大量回填。
性能參數
|
土壤中最大工作電流 |
無焦炭 |
52mA/m |
|
有焦炭 |
82mA/m |
|
水中最大工作電流 |
10mA/m |
|
最低施工溫度 |
-18℃ |
|
最小彎曲半徑 |
150mm |
|
按ASTMD-543 |
3%NaCI |
<1% |
|
在室溫下浸泡7天 |
3%Na2SO4 |
<1% |
|
重量增加率 |
10%NaOH |
<1% |

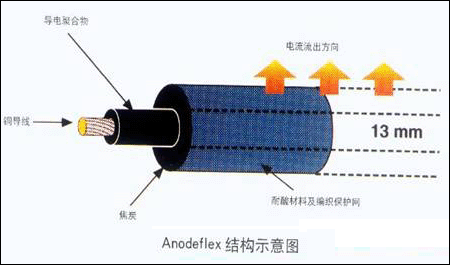

結構示意圖 |

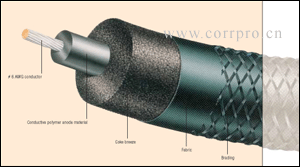

相關圖片 |
