相關(guān)介紹
海洋鋼結(jié)構(gòu)浪花飛濺區(qū)防腐保護(hù)采用三層防護(hù)技術(shù)，由三層緊密相連的保護(hù)層組成，即底油層－自憎水密封油層、中間層－防腐帶層、外護(hù)層－防腐護(hù)套層，外護(hù)層采用單側(cè)法蘭不銹鋼螺栓連接。其中自憎水密封油、防腐帶是該三層防護(hù)技術(shù)的核心部分，含有優(yōu)良的緩蝕成份，能夠有效阻止腐蝕介質(zhì)的侵蝕，可帶水施工。防腐帶和防護(hù)套具有良好的緩沖和耐沖擊性能，不但能隔絕海水，還能抵御機(jī)械損傷破壞。
該技術(shù)不僅可用于新建設(shè)施的腐蝕防護(hù)，也適用于在役設(shè)施的腐蝕修復(fù)；不僅可應(yīng)用于鋼結(jié)構(gòu)，亦可應(yīng)用于海洋環(huán)境的其它材質(zhì)結(jié)構(gòu)。
主要性能指標(biāo)：
（1）自憎水密封油：
A、固體含量 100％
B、溫度范圍 安裝溫度 0℃至35℃
使用溫度 －30℃至45℃
C、 憎水率 98.4％
（2）防腐帶：
A、拉伸強(qiáng)度 11.7MPa
B、斷裂伸長(zhǎng)率 12.3%
（3）防腐護(hù)套：
A、斷裂伸長(zhǎng)率 746/751（周向/軸向）%
B、拉伸強(qiáng)度 30.3/30（周向/軸向）MPa
C、沖擊強(qiáng)度 8J/mm2
（4）修復(fù)體系：
高溫高壓耐水密閉性（50℃，0.5MPa，28d）無(wú)鼓泡、無(wú)剝離，膜下無(wú)水。
施工作業(yè)要求
1、施工程序
表面處理--涂刷自憎水密封油--纏繞防腐帶--安裝防護(hù)套
a.表面處理 b.涂抹底油 c.纏繞防腐帶 d.安裝防護(hù)套

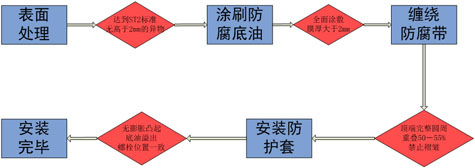

2、施工流程
3、施工作業(yè)要求
1）表面處理
（1）清除所有海洋生物。
（2）清除所有松弛黏著的原有涂層。
（3）除銹標(biāo)準(zhǔn)達(dá)到ST2。
2）自憎水密封油施工
（1）如果蝕坑已達(dá)2mm毫米或者更大，必需在坑內(nèi)涂滿自憎水密封油。
（2）整個(gè)施工表面應(yīng)涂滿，無(wú)漏涂。
3）防腐帶施工
（1）防腐帶重疊不少于50。
（2）無(wú)摺疊或皺紋。
4）防護(hù)套安裝
（1）沒(méi)有膨脹凸起或摺縫出現(xiàn)。
（2）防護(hù)套安裝要平整、無(wú)縫隙。
主要特點(diǎn)：
（1）優(yōu)良的黏著性能 （2）安全環(huán)保 （3）可水下施工 （4）表面處理要求低
（5）施工簡(jiǎn)單 （6）良好的抗沖擊性能 （7）保護(hù)實(shí)效長(zhǎng) （8）防海生物附著
相關(guān)圖片
 |
 |
 |

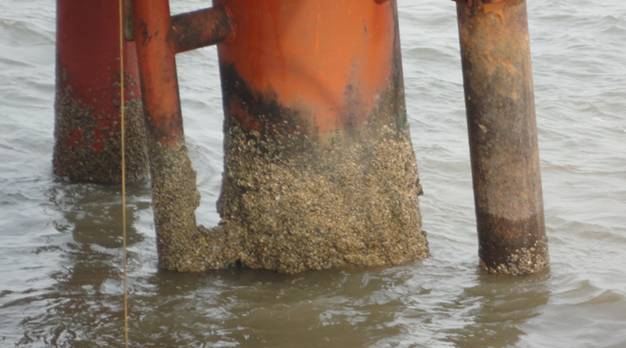

| 樁腿原防腐層腐蝕脫落情況1 |

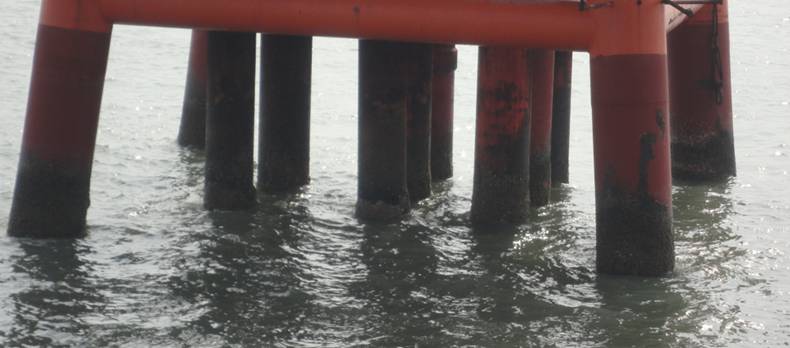

樁腿原防腐層腐蝕脫落情況2 |

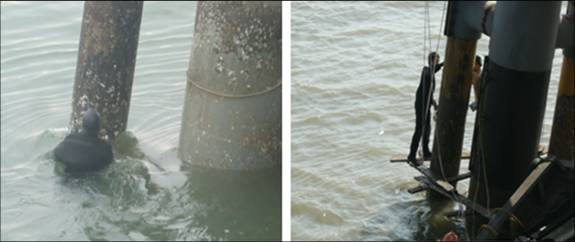

表面處理 涂刷自憎水密封油 |
 |
 |
 |
| 纏繞防腐帶 |
安裝防護(hù)套 |

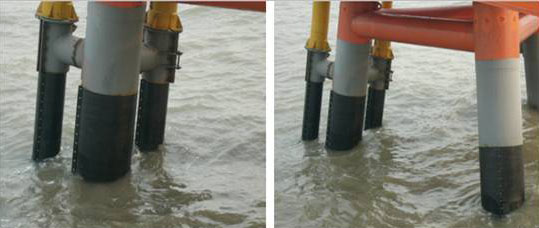

施工后照片 |
